วาล์วควบคุม: สมองอุตสาหกรรมและประเภทสำคัญ

ผู้เชี่ยวชาญที่มองไม่เห็น: ทำไมวาล์วควบคุม คือสมองของระบบอัตโนมัติทางอุตสาหกรรม

ในการออกแบบท่าเต้นที่ซับซ้อนของกระบวนการทางอุตสาหกรรม ตั้งแต่การควบคุมการไหลของน้ำมันดิบไปจนถึงการปรับแต่งอากาศ-ส่วนผสมของเชื้อเพลิงในเครื่องยนต์อย่างละเอียด ส่วนประกอบหนึ่งจะทำหน้าที่เป็นตัวดำเนินการวิกฤตอย่างต่อเนื่อง นั่นคือวาล์วควบคุม ซับซ้อนกว่าสวิตช์เปิด/ปิดทั่วไปมาก อุปกรณ์เหล่านี้เป็นกล้ามเนื้ออัจฉริยะของระบบอัตโนมัติ ซึ่งแปลคำสั่งเป็นการปรับเปลี่ยนทางกายภาพที่แม่นยำ บทความนี้เจาะลึกถึงบทบาทพื้นฐาน การใช้งานที่หลากหลาย และความท้าทายทั่วไปที่เกี่ยวข้องกับวาล์วควบคุม โดยสำรวจประเภทพิเศษ เช่น วาล์วควบคุมอากาศเดินเบา และวาล์วควบคุมการไหลที่แพร่หลาย ด้วยการทำความเข้าใจฟังก์ชันหลักและปัญหาของผู้ใช้ อุตสาหกรรมต่างๆ จึงสามารถปลดล็อกประสิทธิภาพ ความปลอดภัย และความน่าเชื่อถือได้มากขึ้น

อะไรเป็นตัวกำหนดวาล์วควบคุม? เป็นมากกว่าแค่การแตะ

โดยพื้นฐานแล้ว วาล์วควบคุมคืออุปกรณ์ที่ทำงานด้วยกำลัง-ซึ่งจะปรับอัตราการไหลของของไหล (ของเหลว ก๊าซ หรือสารละลาย) ในระบบควบคุมกระบวนการ ทำได้โดยการเปลี่ยนขนาดของช่องทางการไหลตามสัญญาณจากตัวควบคุม ต่างจากวาล์วแบบแมนนวลซึ่งต้องมีการแทรกแซงจากมนุษย์ วาล์วควบคุมจะตอบสนองต่อระบบอัตโนมัติ ซึ่งก่อให้เกิดการเชื่อมโยงที่สำคัญในวงจรป้อนกลับของกระบวนการสมัยใหม่

ความแตกต่างนี้มีความสำคัญหรือไม่? อย่างแน่นอน. แม้ว่าบอลวาล์วอาจเปิดหรือปิดจนสุดด้วยการหมุนหนึ่งในสี่ส่วน แต่โกลปวาล์วซึ่งได้รับการออกแบบมาโดยเฉพาะสำหรับการควบคุมปริมาณ ช่วยให้สามารถปรับการไหลได้อย่างละเอียดยิ่งขึ้นวาล์วควบคุมถูกสร้างขึ้นเพื่อความแม่นยำนี้ ประกอบด้วยองค์ประกอบหลักสามประการ:

• ตัววาล์ว:ประกอบด้วยอุปกรณ์ตกแต่งภายใน (เบาะนั่ง ปลั๊ก คอท่อ) ที่ทำปฏิกิริยากับของเหลวโดยตรง
• ตัวกระตุ้น:กลไกที่เคลื่อนก้านวาล์ว แปลสัญญาณควบคุม (นิวแมติก ไฟฟ้า หรือไฮดรอลิก) ให้เป็นแรงทางกล
• ผู้กำหนดตำแหน่ง:อุปกรณ์เสริมแต่มักมีความสำคัญ ซึ่งช่วยให้ก้านวาล์วไปถึงตำแหน่งที่แน่นอนซึ่งควบคุมโดยตัวควบคุม เพื่อเอาชนะแรงเสียดทานและการเปลี่ยนแปลงแรงดัน

การประกอบที่ซับซ้อนนี้ทำให้วาล์วควบคุมสามารถรักษาจุดที่กำหนดสำหรับการไหล ความดัน อุณหภูมิ และระดับได้อย่างแม่นยำอย่างน่าทึ่ง ทำให้เป็นสิ่งที่ขาดไม่ได้ในแทบทุกภาคส่วนของอุตสาหกรรม

เหตุใดวาล์วควบคุมจึงขาดไม่ได้? สำรวจหน้าที่หลักของพวกเขา

การทำงานของวาล์วควบคุมมีมากกว่าการควบคุมการไหลเพียงอย่างเดียว สิ่งเหล่านี้เป็นศูนย์กลางในการรักษาเสถียรภาพของกระบวนการและคุณภาพของผลิตภัณฑ์

การควบคุมการไหลที่แม่นยำ: Heaof trt heวาล์วควบคุมการไหล

ฟังก์ชั่นที่พบบ่อยและสำคัญที่สุดประการหนึ่งคือการควบคุมการไหลของของไหลที่แม่นยำ วาล์วควบคุมการไหลได้รับการออกแบบมาโดยเฉพาะเพื่อรักษาอัตราการไหลที่สม่ำเสมอ โดยไม่คำนึงถึงความผันผวนของแรงดันต้นน้ำหรือปลายน้ำ ในโรงงานเคมี ช่วยให้มั่นใจได้ถึงการจ่ายสารรีเอเจนต์ที่แม่นยำ ในการบำบัดน้ำ รับประกันการใช้สารเคมีอย่างสม่ำเสมอเพื่อการทำให้บริสุทธิ์

การเบี่ยงเบนเล็กน้อยมีความสำคัญหรือไม่? ในหลายกระบวนการ การเปลี่ยนแปลงการไหลแม้เพียงเล็กน้อยก็สามารถเปลี่ยนแปลงจลนศาสตร์ของปฏิกิริยา ความบริสุทธิ์ของผลิตภัณฑ์ หรือการใช้พลังงานได้อย่างมาก ตัวอย่างเช่น ในกระบวนการผสม การรักษาอัตราส่วนที่แม่นยำของส่วนประกอบผ่านชุดวาล์วควบคุมการไหลหลายตัวถือเป็นสิ่งสำคัญในการบรรลุข้อกำหนดเฉพาะของผลิตภัณฑ์ขั้นสุดท้ายที่ต้องการ วาล์วเหล่านี้มักมีการออกแบบตัดแต่งที่ได้รับการออกแบบทางวิศวกรรมขั้นสูงเพื่อให้มีลักษณะเชิงเส้นหรือ{2}}เปอร์เซ็นต์การไหลที่เท่ากัน ช่วยให้สามารถคาดการณ์การตอบสนองได้ตลอดช่วงการทำงานของวาล์วเหล่านี้

การจัดการแรงดัน: ปรับสมดุลระบบ

วาล์วควบคุมยังมีความสำคัญต่อการรักษาระดับแรงดันที่ต้องการภายในระบบ ตัวอย่างเช่น เครื่องปรับแรงดันย้อนกลับ-เป็นวาล์วควบคุมประเภทหนึ่งที่รักษาแรงดันเฉพาะที่ต้นน้ำ ในขณะที่วาล์วลดแรงดัน-จะรักษาแรงดันปลายน้ำที่ต่ำกว่าให้คงที่

สิ่งนี้สำคัญเมื่อใด? พิจารณาท่อส่งของเหลวหรือก๊าซที่ระเหยง่าย แรงดันที่มากเกินไปอาจทำให้เกิดการรั่วไหลหรือการแตกร้าวอย่างรุนแรง ในขณะที่แรงดันที่ไม่เพียงพออาจขัดขวางประสิทธิภาพในการขนส่ง วาล์วควบคุมจะปรับอย่างต่อเนื่องเพื่อรักษาสมดุลที่ละเอียดอ่อน เพื่อให้มั่นใจในทั้งความปลอดภัยและประสิทธิภาพในการปฏิบัติงาน พวกมันมักจะตอบสนองต่อการตอบสนองของเซ็นเซอร์ความดันแบบเรียลไทม์- โดยการเปิดหรือปิดทีละน้อยเพื่อรักษาระบบให้อยู่ในพิกัดความเผื่อที่จำกัด

การรักษาเสถียรภาพของอุณหภูมิ: ระบบทำความร้อนและความเย็น

แม้ว่าจะไม่ได้ให้ความร้อนหรือความเย็นโดยตรง แต่วาล์วควบคุมก็มีบทบาทสำคัญในลูปการควบคุมอุณหภูมิ ในระบบแลกเปลี่ยนความร้อน วาล์วอาจควบคุมการไหลของไอน้ำหรือน้ำหล่อเย็นเพื่อรักษาของเหลวในกระบวนการให้อยู่ที่อุณหภูมิที่กำหนด

การตอบสนองอย่างรวดเร็วช่วยเพิ่มความมั่นคงหรือไม่? อย่างแน่นอน. วาล์วควบคุมที่ทำงานเร็ว-สามารถปรับการไหลของตัวกลางการทำความร้อนหรือความเย็นได้อย่างรวดเร็ว ป้องกันการผันผวนของอุณหภูมิที่อาจสร้างความเสียหายให้กับวัสดุที่ละเอียดอ่อนหรือผลกระทบต่อผลผลิตของปฏิกิริยา สิ่งนี้มีความสำคัญอย่างยิ่งในการผลิตยาและการแปรรูปอาหาร ซึ่งโปรไฟล์อุณหภูมิที่แม่นยำมีความจำเป็นต่อความสมบูรณ์และความปลอดภัยของผลิตภัณฑ์

การควบคุมระดับ: การป้องกันน้ำล้นและการหยุดนิ่ง-

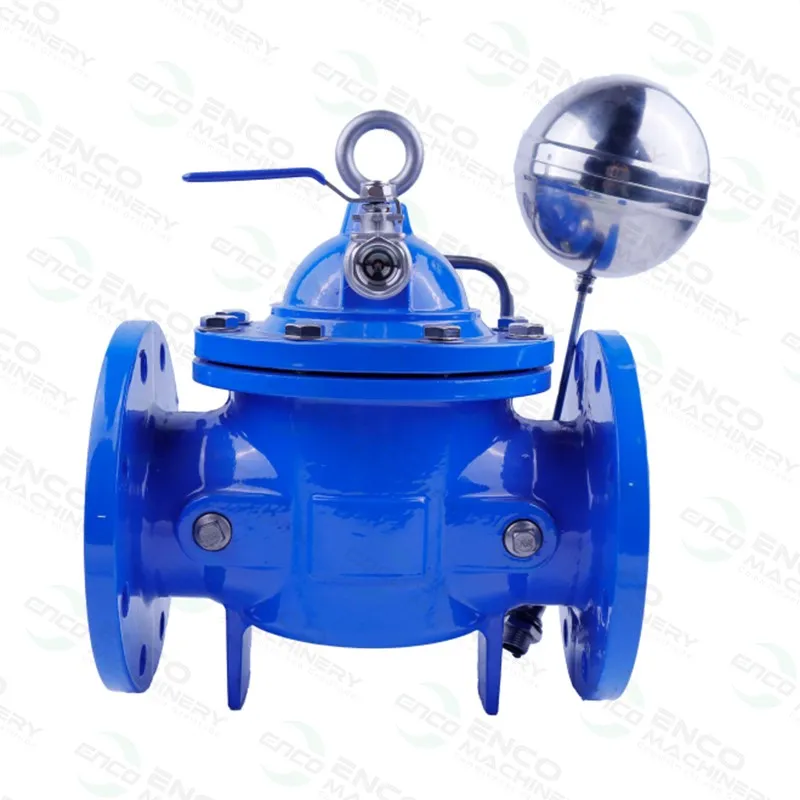

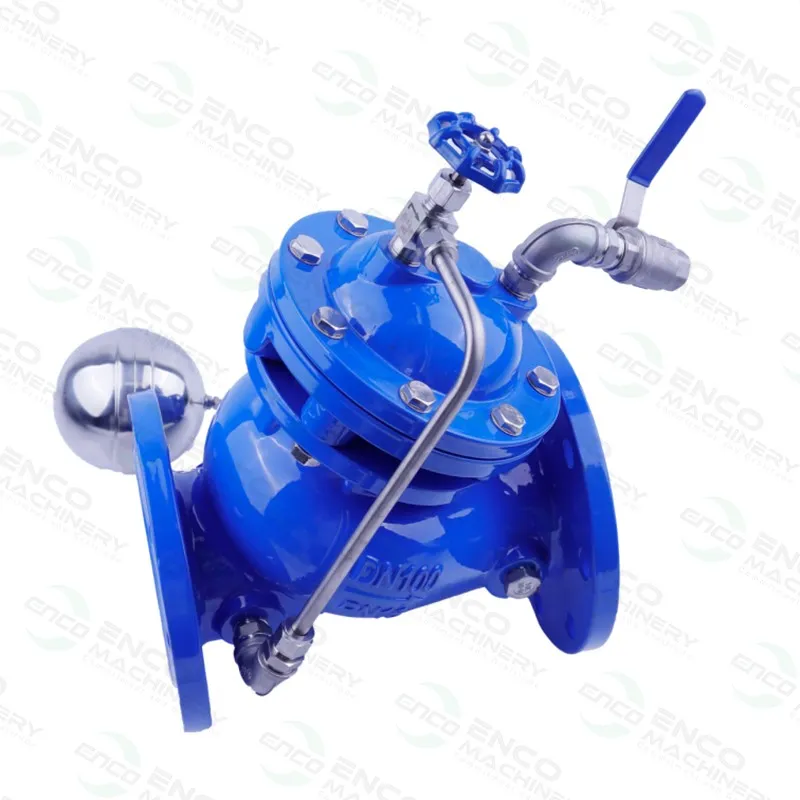

ในถัง หม้อไอน้ำ และเครื่องปฏิกรณ์ วาล์วควบคุมจะจัดการการไหลเข้าหรือการไหลของของเหลวเพื่อรักษาระดับของเหลวที่ต้องการ ซึ่งจะช่วยป้องกันการโอเวอร์โฟลว์ที่มีค่าใช้จ่ายสูง การทดลอง-แบบแห้งที่เป็นอันตราย หรือการทำงานที่ไม่มีประสิทธิภาพ เครื่องส่งสัญญาณระดับจะตรวจจับความสูงของของเหลว โดยส่งสัญญาณไปยังตัวควบคุม ซึ่งจะสั่งให้วาล์วควบคุมเปิดหรือปิดตามนั้น

การใช้งานเฉพาะทาง: Theวาล์วควบคุมอากาศเดินเบาในระบบยานยนต์

นอกเหนือจากการดำเนินงานทางอุตสาหกรรมขนาดใหญ่- วาล์วควบคุมยังฝังอยู่ในเทคโนโลยีทั่วไปอีกด้วย วาล์วควบคุมอากาศเดินเบา (IACV) เป็นตัวอย่างที่สำคัญในภาคส่วนยานยนต์

หน้าที่เฉพาะของมันคืออะไร? ในเครื่องยนต์สันดาปภายในสมัยใหม่ IACV เป็นอุปกรณ์ระบบเครื่องกลไฟฟ้าที่รับผิดชอบในการควบคุมปริมาณอากาศที่ไหลผ่านตัวปีกผีเสื้อเมื่อปิดแผ่นปีกผีเสื้อ อากาศบายพาสนี้มีความสำคัญอย่างยิ่งต่อการรักษาความเร็วรอบเดินเบาของเครื่องยนต์ให้คงที่

มันจะเปิดใช้งานเมื่อไหร่? โดยหลักแล้วจะอยู่ที่รอบเดินเบา แต่ยังรวมถึงในระหว่างการลดความเร็วและเมื่ออุปกรณ์เสริม เช่น เครื่องปรับอากาศทำงานด้วย คอมพิวเตอร์ของเครื่องยนต์ (ECU) จะตรวจสอบเซ็นเซอร์ต่างๆ (ความเร็วเครื่องยนต์ อุณหภูมิน้ำหล่อเย็น โหลด) และส่งสัญญาณไปยัง IACV เพื่อเปิดหรือปิด เพื่อให้อากาศเข้าสู่เครื่องยนต์ได้มากหรือน้อยลง การปรับค่านี้ช่วยให้มั่นใจว่าเครื่องยนต์เดินเบาได้อย่างราบรื่นและสม่ำเสมอ โดยไม่คำนึงถึงสภาวะที่แตกต่างกัน

จะเกิดอะไรขึ้นเมื่อมันล้มเหลว? วาล์วควบคุมอากาศเดินเบาที่ทำงานผิดปกติเป็นสาเหตุของอาการปวดหัวในรถยนต์ อาการมักรวมถึง:

• ใช้งานไม่ได้อย่างหยาบหรือผิดปกติ:เครื่องยนต์พยายามดิ้นรนเพื่อรักษาความเร็วรอบให้คงที่
• การถ่วง:เครื่องยนต์อาจหยุดทำงาน โดยเฉพาะอย่างยิ่งเมื่อหยุดรถหรือที่ความเร็วต่ำ
• รอบเดินเบาสูง:เครื่องยนต์เดินเบาที่รอบต่อนาทีสูงผิดปกติ
• ตรวจสอบไฟเครื่องยนต์:ECU ตรวจพบสภาวะการเดินเบาที่ผิดปกติและทริกเกอร์รหัสปัญหาในการวินิจฉัย

โดยทั่วไปแล้ว การจัดการกับปัญหา IACV จะเกี่ยวข้องกับการทำความสะอาดวาล์ว ซึ่งอาจเกิดการอุดตันด้วยคราบคาร์บอน หรือการเปลี่ยนทันที

จุดปวดที่พบบ่อย: มีอะไรผิดพลาดเกิดขึ้นได้วาล์วควบคุม?

แม้จะมีการออกแบบที่ซับซ้อน แต่วาล์วควบคุมก็ไม่สามารถต้านทานต่อความท้าทายในการปฏิบัติงานได้ การทำความเข้าใจปัญหาของผู้ใช้เหล่านี้ถือเป็นกุญแจสำคัญในการบำรุงรักษาและการออกแบบระบบที่มีประสิทธิภาพ

การสึกหรอ การพังทลาย และการเกิดโพรงอากาศ: นักฆ่าเงียบ

การไหลของของไหล โดยเฉพาะอย่างยิ่งที่ความเร็วสูงหรือมีอนุภาคที่มีฤทธิ์กัดกร่อน ทำให้เกิดการสึกหรอเชิงกลของส่วนประกอบขอบวาล์ว (ปลั๊ก บ่า ก้าน) การพังทลายลดความสามารถในการปิดผนึกและเปลี่ยนแปลงลักษณะการไหล ที่น่าทึ่งยิ่งกว่านั้นคือโพรงอากาศเกิดขึ้นเมื่อโซนความดันต่ำ-เฉพาะจุดภายในวาล์วทำให้ของเหลววาบเป็นฟองไอ ซึ่งจะยุบตัวอย่างรุนแรงในบริเวณที่มีความดันสูงกว่า-

การเกิดโพรงอากาศทำให้เกิดความเสียหายอย่างมีนัยสำคัญหรือไม่? อย่างแน่นอน. ฟองอากาศที่ระเบิดทำให้เกิดคลื่นกระแทกที่ทำให้เกิดหลุมและกัดกร่อนวัสดุวาล์ว ทำให้เกิดการย่อยสลาย เสียง และการสั่นสะเทือนอย่างรวดเร็ว นี่เป็นข้อกังวลที่สำคัญสำหรับวาล์วควบคุมการไหลการใช้งานที่มีแรงดันตกคร่อมมาก วิธีแก้ปัญหาประกอบด้วยการเลือกประเภทวาล์วที่เหมาะสม การป้องกันการเกิดโพรงอากาศ-โดยเฉพาะ และการกำหนดขนาดอย่างระมัดระวัง

การเปรอะเปื้อนและการอุดตัน: อุปสรรคต่อความแม่นยำ

อนุภาค การตกผลึก หรือของเหลวเหนียวสามารถสะสมอยู่ภายในตัววาล์วและรอบๆ ขอบปิด ซึ่งจำกัดการเคลื่อนไหวและเปลี่ยนเส้นทางการไหล "การเปรอะเปื้อน" นี้ลดความแม่นยำและระยะการควบคุมของวาล์ว

สิ่งนี้จะเกิดขึ้นเป็นหลักเมื่อใด? ในอุตสาหกรรมที่ต้องจัดการสารละลายข้น น้ำเสีย หรือกระบวนการตกผลึก วาล์วควบคุมที่อุดตันส่งผลต่อคุณภาพของผลิตภัณฑ์หรือไม่ ใช่ โดยการส่งอัตราการไหลหรือแรงดันที่ไม่ถูกต้อง วิธีแก้ปัญหาประกอบด้วยการใช้การออกแบบวาล์วฟลัชชิ่งในตัว- การเลือกวัสดุที่เหมาะสม และการจัดตารางการทำความสะอาดเป็นประจำ

การรั่วไหล: ต้นทุนของการประนีประนอม

วาล์วควบคุมสามารถรั่วได้ทั้งภายใน (ข้ามเบาะนั่ง) หรือภายนอก (ผ่านบรรจุภัณฑ์หรือซีลตัวถัง) การรั่วไหลภายในหรือที่เรียกว่าการรั่วไหลของที่นั่ง หมายความว่าวาล์วปิดการไหลได้ไม่เต็มที่ ส่งผลให้ผลิตภัณฑ์สิ้นเปลือง การทำงานไม่มีประสิทธิภาพ หรือข้อกังวลด้านความปลอดภัย การรั่วไหลภายนอกอาจก่อให้เกิดอันตรายต่อสิ่งแวดล้อม โดยเฉพาะอย่างยิ่งกับของเหลวที่มีฤทธิ์กัดกร่อนหรือระเหยได้

การรั่วไหลเป็นศูนย์สามารถทำได้หรือไม่? แม้ว่าการรั่วไหลเป็นศูนย์สัมบูรณ์จะเป็นเรื่องยาก แต่วาล์วสมัยใหม่ได้รับการออกแบบให้มีอัตราการรั่วไหลที่ต่ำมาก การรั่วไหลจะกลายเป็นเรื่องสำคัญเมื่อใด? ในกระบวนการที่ไม่สามารถยอมรับการปนเปื้อนหรือการสูญเสียแม้เพียงเล็กน้อยได้ เช่น ในระบบน้ำบริสุทธิ์พิเศษ-หรือการผลิตยา การตรวจสอบอย่างสม่ำเสมอ การเลือกวัสดุบรรจุภัณฑ์ที่เหมาะสม และการเปลี่ยนทดแทนอย่างทันท่วงทีถือเป็นสิ่งสำคัญ

ความผิดปกติของตัวกระตุ้นและตัวกำหนดตำแหน่ง: สมอง-หลุดออกจากร่างกาย

แอคทูเอเตอร์และตัวกำหนดตำแหน่งมีความสำคัญในการแปลสัญญาณควบคุมให้เป็นการเคลื่อนที่ของวาล์วที่แม่นยำ ความล้มเหลวในส่วนประกอบเหล่านี้-เช่น อากาศรั่วในตัวกระตุ้นแบบนิวแมติก ความผิดพลาดทางไฟฟ้าใน-ตัวกระตุ้นที่ขับเคลื่อนด้วยมอเตอร์ หรือการเบี่ยงเบนของการสอบเทียบในตัวกำหนดตำแหน่ง- อาจทำให้วาล์วควบคุมไม่ทำงาน

ตัวกำหนดตำแหน่งที่ไม่ได้สอบเทียบส่งผลต่อการควบคุมหรือไม่ อย่างมีนัยสำคัญ มันสามารถนำไปสู่การสั่น การล่าสัตว์ หรือเวลาตอบสนองที่ช้า ซึ่งทำให้กระบวนการทั้งหมดไม่มั่นคง การสอบเทียบเป็นประจำและการบำรุงรักษาเชิงป้องกันของส่วนประกอบอัจฉริยะเหล่านี้เป็นสิ่งสำคัญยิ่ง

อนาคตของวาล์วควบคุม: ชาญฉลาดกว่า ปลอดภัยกว่า มีประสิทธิภาพมากกว่า

วิวัฒนาการของ วาล์วควบคุมมุ่งสู่ความฉลาดและการเชื่อมต่อที่เพิ่มขึ้น วาล์วอัจฉริยะที่มีการวินิจฉัยแบบบูรณาการ ความสามารถในการบำรุงรักษาเชิงคาดการณ์ และการสื่อสารไร้สายกำลังแพร่หลายมากขึ้น ความก้าวหน้าเหล่านี้มีจุดมุ่งหมายเพื่อลดเวลาหยุดทำงาน เพิ่มประสิทธิภาพ และเพิ่มความปลอดภัยด้วยการให้ข้อมูลแบบเรียลไทม์-เกี่ยวกับสุขภาพของวาล์วและสภาวะของกระบวนการ

จากการเต้นรำอันซับซ้อนของอัน วาล์วควบคุมอากาศเดินเบาทำให้เครื่องยนต์เรียบลื่นและแข็งแกร่ง วาล์วควบคุมการไหลที่ทำหน้าที่ควบคุมโรงงานเคมี ฮีโร่ที่ไม่ได้รับการยกย่องเหล่านี้เป็นสิ่งที่ขาดไม่ได้ การทำความเข้าใจความซับซ้อน การใช้งาน และช่องโหว่ทำให้มั่นใจได้ว่ากระบวนการทางอุตสาหกรรมยังคงมีประสิทธิภาพ เชื่อถือได้ และประสิทธิผลในท้ายที่สุด
